The Squier JV Pages
En alternativ plats för japanska Vintage Squier (JV) entusiaster



JV Detaljer (Export)



Blid vänster:  Hangtagen som satt på varje ny Squier JV export gitarr,  min studie som gjorts visar att JV Squier Export tycks ha varit dom enda Squier gitarrerna med den typen av Tag . Till höger är en hangtag från en japansk domestic Squier JV Stratocaster som du ser så är den anorlunda. Domestic JV Squier modellerna SST-30, "SST-45 och" SST-50 har model betäckningen stämplad på tagen men det finns ingen modelbetäkning typ 62 Vintage Stratocaster men detta var bara för USA och England. Jens Otto Jensen från Danmark har skickat bilder (se nedan), som visar att tagen i övriga europa inte hade 62 Vintage Stratocaster stämpel.



A Ovan: Den här tagen från mars 1983 svart "62 vintage Stratocaster, visar att den saknar 62 Vintage Stratocaster.

Bilden ovan visar den (något större än originalet) Fender spaghetti logotypen som fanns  på mycket tidiga JV Squier's notera "Made In Japan" texten framför "With synchronised tremolo" dekalen, Observera också den lilla Squier dekalen på spetsen av huvudet där texten "original countur body" skall stå.



Dekalen ovan till vänster är ett första Squier dekalen med Fender spaghetti logotyp, och dekalen på bilden till höger är från en av dagens USA vintage re:issue Strator. JV  dekalen har lite anorlunda E-tecken lite mer ihopdragna och den är faktiskt mer lik en Pre CBS logo än Fender logon till höger. Squier logon är som jag har sagt tidigare lite större än orginalet. För att se en original pre-CBS dekal o klicka här: GuitarHQ.com



Bild vänster: en närbild av det första skriptet som användes på spetsen på huvudet. Bild höger: Den första Squier dekalen.

Det här fotot visar hur snyggt rundade halsens kanter är vilket bidrar till att gitarren känns bekväm att spela på.

Ovan: Några mycket tidiga JV halsar som denna om JV02122 har en 9,25 radie (planare greppbräda) i motsats till orginalets 7,25", även några mycket tidiga JV Squier och Fender JV gitarrer som detta exempel, var försedd med Datum stämplade Standard USA  Alnico mikrofoner med grå bobiner med flata polepieces som satt orginal på 70 tals USA Fender. Dessa mikar kunde var datumstämplade så tidigt som 1978. Mikarna på bilden är stämplade 1980 och gitarren är tillverkad 1982. Alla amerkanska mikrofoner hade svart och vit tygkabel

Träslag.



Bild vänster: Al kropp på en Fender JV  "62 Vintage" Stratocaster och bilden till höger visar en olackad bit al, alen hade ofta s.k. märjlstrålar dom mörka sträcken i träet.v aska.





Ovan till vänster: Den mer figurerade asken fanns på Strata och Prec. bas -57 modellerna och alla Telcasters.





Ovan: Basswood (lind) användes också till och från.

En omlackad JV strata.



En till omlackad natur strata med nytt plektrumskydd.



Dessa två bilder ovan visar tydligt dom vita dot inläggen mot den rosewood greppbrädan, jämfört med en pre-CBS Fender modell som hade claydots.



Bilderna ovan visar dom kraftiga konturerna som JV gitarrerna hade.







Dom ovanstående bilderna tydligt det attraktiva träådringen som de flesta väldigt tidigt Squier JV gitarrer hade.



Ovan till vänster: Den här bilden visar hörnet av plattan över fjädrarna på en JV 62 Start modell dessa spricker ofta runt skruvhålet. Bilden centrum: Datum stämplade mikrofoner med röda bobiner som ibland hittas på export JV Squier Stratocasters och domestic JV Fender. Dom flesta är standard mikrofoner med vanlig svart och vit tygkabel medans några är den heta X-1 mikrofonen i stallläget som satt på amerikanska "Dan Smith" och vissa strator på den tiden. Red bobin X-1 pickups can be identified by their yellow and black wires (pictured). Röd bobin X-1 mikrofon kan identifieras genom sina gula och svarta tygkablar. Bilden ovan till höger visar halsfickan på en mycket tidigt Squier JV "57 Stratocaster, notera fräsningen mellan halsmiken och halsfickan, notera också att det inte finns någon EX stämpel i halsfickan.



Bild vänster: visar ett zink legerat tremolo block på en mycket tidig Squier (Fender logo) JV Stratocaster. Noter dom mer rundade hörnen än det senare stallet till höger. Båda typerna av trem block finns på tidigt gitarrer, men den version ovan vänster har sällan hittas på senare modeller.parison with original and re-issue trem blocks, click on these: Classic series block , Current USA re-issue , and Original 59 Strat För en jämförelse med originalet och



Above left: A very early JV neck stamp with pencilled neck date ( 6-12-82 ) and 'EX (export) stamp; The 'EX stamp is commonly found on earlier guitars, but is seen occationally later on too; It is also seen on a lot of SQ Tele necks. Above right: a later JV neck stamp ( date 6-9 -) The 'Y' stamp is often seen on both neck and neck pocket, but it is ( as yet ) unclear what this actually stands for. Framför vänster:

En mycket tidig JV hals med skrivet datum (6-12-82) 12 juni 1982 och "EX (export) stämpeln på kroppen hittas oftast i fräsningen mellan halsmiken och halsfickan på tidiga gitarrer, . till höger en senare JV hals stämpel med datumet 6-9  och "y" stämpel ses ofta i både hals och halsficka, men det är (ännu) oklart vad det egentligen står för.



Ovan till vänster: Denna bild visar i undersidan av plektrumskyddet på en "57 vintage JV Squier Stratocaster med dom mer vanliga svarta bobinerna på dom Amerikanska mikrofonerna dessa har ibland svarta och vita plastkablareftersom dom flesta amerikanska Stratorna hade det. till höger är ett Plektrumskydd från Amerikansk 82 reissiue Strata, det är min uppfattning att dessa är samma enheter som sändes till Japan för montering på Squier JV export gitarrer.



 Ovan: En mycket tidigt Fender logo modell som visar att det var gråa datum stämplade bobiner på mikrofonerna. pickups (1982), som finns även på vissa tidiga Squier  Strator.



Bild till vänster: Dessa potar är utan jordlänk mellan potarna, potarna jordas av metalfoliet under potarna vilket är ganska vanligt på dom första Squier och Fender gitarrerna.  Potarna som bilden till höger visar har jordlänk fastlödd mellan potarna denna lösning finns på de flesta JV Squier Strator.



Ovan: Halsens mått på JV gitarrerna verkar vara ganska lika, jag har mätt bredden på sadeln och vid det tolfte bandett på mina egna tre JV Stratocasters med en linjal eftersom jag inte hade något skjutmått , och dom har alla samma mått. Från vad jag kunde se var bredden på sadeln 42mm vilket är en smula över 1-5/8 tum som orginalet, och dom var 51mm vid tolfte bandet vilket är lite över 2tum som orginalet har, halsprofilen  verkar också vara ganska konsekvent mellan "57 vintage" Stratocaster och "62 vintage", 57:ans hals har D profil och inte V profil som orginalet.



Above left: The neckpocket of a '57 vintage export JV Stratocaster, showing some of the markings associated with it's export status and vintage year. And above right: The unmarked or un-stamped (a common feature of early Stratocasters) neckpocket of a very early '57 vintage Fender logo model ( photo credits: ebay sales).

Bild till vänster: Halsfickan på en "57 vintage export JV Stratocaster, visar några av de märkningar som förknippas med att det är en export och en 57:a kropp och till höger en omärkt eller ostämplade halsficka på en mycket tidigt "57 vintage Fender logo modell.  Notering: Bilden till höger visar att många JV gitarrer har för små hål i halsfickan för att skruven skall gå rakt igenom kroppen dom måste skruvas igenom kroppen.



 Bilden till vänster visar en vintage staggered mikrofon (polerna har olika höjd) på en Squier JV Export pickup.

bove Right: A close up picture of the 250K potentiometers and green 0.1uF capacitor. Note again the plain wire used from the DM30 switch to the pots. till höger en närbild bild av 250K potentiometer och den gröna 0.1uF kondensatorn.



Above: These two close up pictures show the polepieces of a US made pickup from a 1983 Squier JV Stratocaster, with varnish (as mentioned above ) residue around the poles. Ovan:

Dessa två närbilder visar polepieces på en amerikansk mikrofon från 1983 på en JV Squier Stratocaster.



Above: These two close up pictures show the polepieces of a US made pickup from a 1982 Squier JV Stratocaster. Notice that the tops of the polepieces are bevelled. This is in keeping with original Stratocaster pickups from the pre-CBS era. Some Squier JV Stratocasters have these, and some do not ( see first example ). It could be that these bevelled units may have been originally intended for installation into the USA re-issues of 1982 on.

Ovan: Dessa två närbilder visar polepieces av en amerikansk mikrofon på en 1982 Squier JV Stratocaster. Observera att polepieces är avfasade. Detta är i linje med originalet  från pre-CBS eran. Några Squier JV Stratocasters har dessa, och vissa inte (se första exemplet). Det kan vara så att dessa snedskurna enheter kan ha ursprungligen avsedda för USA re-issiue Strator från 1982. (Bara en teori).



Ovan till vänster: "62 vintage JV Squier gitarrer hade ofta ganska mörk rosewood på sina greppbrädor (Ljusare rosenträd användes också).

Above right: This shot shows a Squier '62 vintage JV Precision Bass neckpocket, and in this case a domestic Squier production line 'D stamp.

Bild höger: Den här bilden visar en JV Squier "62 Bass halsficka och i detta fall en Domestic Squier produktionslinje, notera D stämpeln.



Till vänster: En närbild på kopian på  Klusonmekaniken som satt på JV  Squier Stratocasters och Telecasters.

For a comparison, click here: Classic Strat Tuners , Current USA re-issue Tuners , and Original Kluson deluxe Tuners (59 Strat)

För en jämförelse med orginal mekanik klicka här.



Above left: Another view of the 'vintage spec' split post Kluson style tuners. Above right: The JV + 5 digit stamped neckplate of a June 1983 '62 Vintage Stratocaster .

Till vänster ser du en annan bild av den slitsade Klusonmekaniken. Till höger en JV + 5 siffrigt stämplad neckplate en juni 1983 "62 Vintage Stratocaster.



The photo above left shows the walnut teardrop shaped plug found on the maple necked '57 vintage models. Whereas the '62 vintage models ( above right ) do not have this feature. Bilden ovan till vänster visar valnöt tår formad plug på halsen på en 57 modell det är änden på den s.k. skunkstripen som fanns på 50 tals Stratorna eftersom trussroden las i underifrån eftersom gitarrerna inte hade någon greppbräda. 62 modellen (ovan till höger) har inte detta eftersom den har greppbräda och då las trussroden i ovanifrån under greppbrädan.

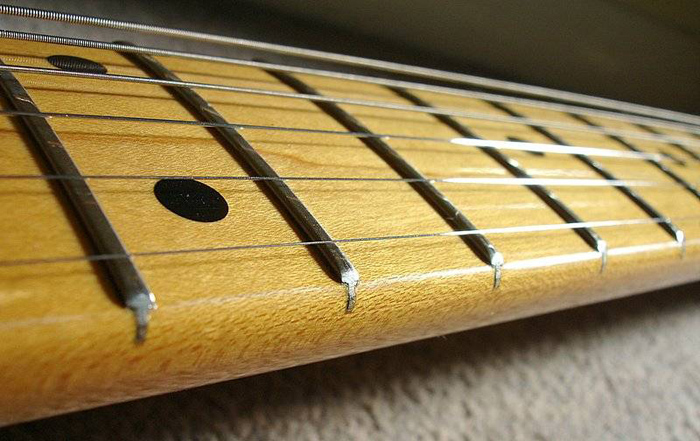

Above: Photo showing the standard wire frets and neck edge position markers of a Squier '62 vintage (JV) Stratocaster.

Ovan: Fotot visar banden och halsinläggen på en 62 (JV) Stratocaster.

Ovan: Jag har tagit med dessa två bilder för att visa den riktiga fina Sunburst färgen på dessa två 62:or, under normalt dagsljus ser den svarta färgen på mycket tidiga gitarrer mer brun ut än svart (se bilderna nedan) Detta kan även gälla senare Squier modeller men eftersom jag inte har sett en på nära håll kan jag inte säga säkert.



Dessa dagsljus bilder på en Squier Precision Bass och en Squier  Stratocaster, ger oss en bättre bild av den brunaktiga Sunburst på mycket tidiga  Fender med stor logo modeller.



Förpackning



Som nämnts tidigare på denna webbplat så transporterades JV Squier export i en pappkartong och inte ett etui eller gigbag i sikte! detta var en ganska oväntad form av frakt av ett så trevligt instrument, även om jag gissar att det varför att hålla priset nere på instrumentet. Kartongerna var dock relativt väl packade med absorberande plastmaterial (tack och lov!).

There wasn't really a lot on the box to indicate that there was a high quality instrument hiding within (The 'by Fender' writing was the only clue), and I can well remember myself feeling just a little dissapointed at what I saw as the shop owner brought the box in from the back store room, though my dissapointment turned to delight when I saw the guitar itself. Pictured on the right and below is one such box (mid 1983) that once contained a white '62 vintage Stratocaster 'JV 66578'.

Det fanns egentligen inte mycket i kartongen som visade att det fanns ett hög kvalitets instrument som gömmde sig i den, Squier "by Fender" skrivet på kartongen var den enda ledtråden, bilden till höger och nedan är sådana kartonger.



Foto: Jens Otto Jensen, Martin Feldwick, Nick Beer, Freddie Overton,  Stuart Bailey, Davie Simpson, Nigel Goode och Paul Whiteside, Bernd Dahringer.
